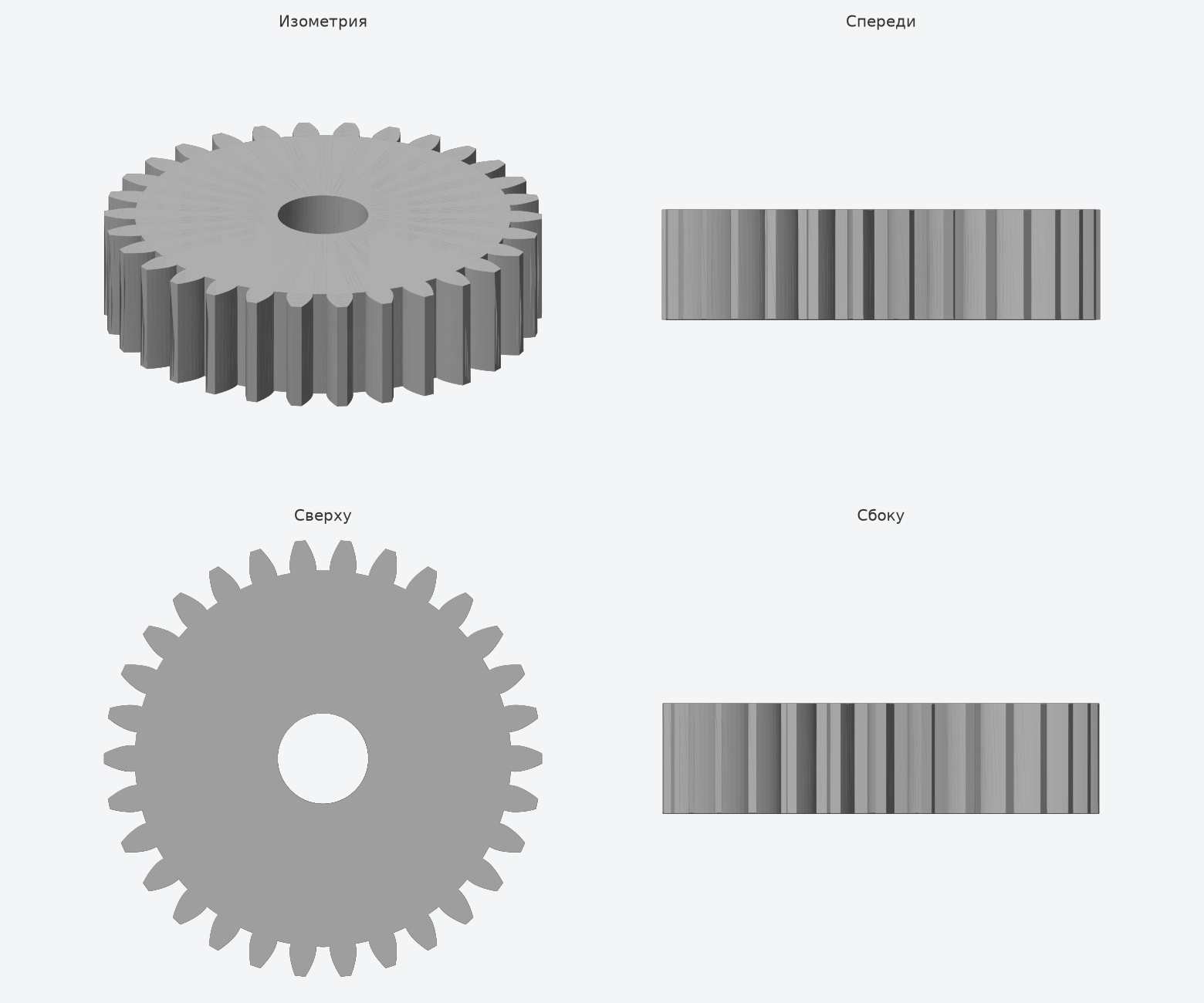

Прямозубая шестерня, 30 зубьев: четыре вида
Построено нейросетью по описанию: «Цилиндрическая прямозубая шестерня: модуль 1,5, 30 зубьев, ширина 12 мм, отверстие под вал 10 мм со шпоночным пазом шириной 3 мм». Здесь все файлы модели: STEP, STL, GLB, архив, скрипт CadQuery и картинки. Сделать свою деталь: aisearch.ru/aimedia/3d-model
Похожее
Прямозубая шестерня, 30 зубьев: превью
Построено нейросетью по описанию: «Цилиндрическая прямозубая шестерня: модуль 1,5, 30 зубьев, ширина 12 мм, отверстие под вал 10 мм со шпоночным пазом шириной 3 мм». Здесь все файлы модели: STEP, STL, GLB, архив, скрипт CadQuery и картинки. Сделать свою деталь: aisearch.ru/aimedia/3d-model
3d-модельcadЗубчатая рейка, модуль 2: четыре вида
Построено нейросетью по описанию: «Прямозубая зубчатая рейка: модуль 2, длина 120 мм, сечение заготовки 20×20 мм, зубья по верхней грани по всей длине, два отверстия 6,5 мм сбоку для крепления». Здесь все файлы модели: STEP, STL, GLB, архив, скрипт CadQuery и картинки. Сделать свою деталь: aisearch.ru/aimedia/3d-model
3d-модельcadЗубчатая рейка, модуль 2: превью
Построено нейросетью по описанию: «Прямозубая зубчатая рейка: модуль 2, длина 120 мм, сечение заготовки 20×20 мм, зубья по верхней грани по всей длине, два отверстия 6,5 мм сбоку для крепления». Здесь все файлы модели: STEP, STL, GLB, архив, скрипт CadQuery и картинки. Сделать свою деталь: aisearch.ru/aimedia/3d-model
3d-модельcadПрямозубая шестерня, 30 зубьев: скрипт CadQuery (model.py)
import cadquery as cq import cadkit as ck # Parameters MODULE = 1.5 # Module of the gear TEETH = 30 # Number of teeth WIDTH = 12.0 # Width of the gear (face width) BORE_D = 10.0 # Shaft diameter KEYWAY_W = 3.0 # Keyway width KEYWA
3d-модельcadСтупенчатый вал со шпоночным пазом: четыре вида
Построено нейросетью по описанию: «Ступенчатый вал: общая длина 160 мм, три ступени диаметром 20, 25 и 20 мм длиной 40, 80 и 40 мм, фаски 1 мм на торцах, шпоночный паз шириной 6 мм и длиной 50 мм на средней ступени». Здесь все файлы модели: STEP, STL, GLB, архив, скрипт CadQuery и картинки. Сделать свою деталь: aisearch.ru/aimedia/3d-model
3d-модельcadМонтажная плита с пазом: четыре вида
Построено нейросетью по описанию: «Монтажная плита 120×80×10 мм: четыре отверстия 8 мм в углах на расстоянии 10 мм от краёв, сквозной паз 40×10 мм в центре». Здесь все файлы модели: STEP, STL, GLB, архив, скрипт CadQuery и картинки. Сделать свою деталь: aisearch.ru/aimedia/3d-model
