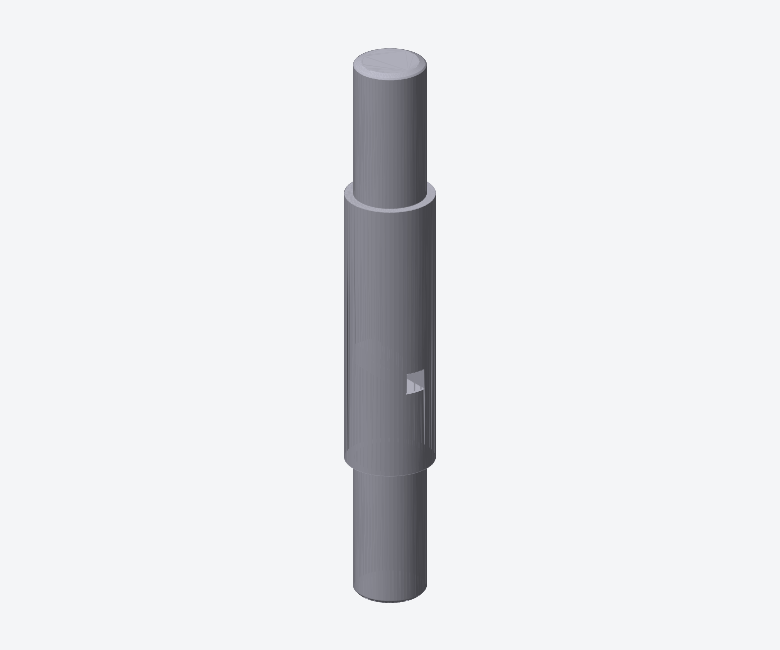

Ступенчатый вал со шпоночным пазом: превью
Построено нейросетью по описанию: «Ступенчатый вал: общая длина 160 мм, три ступени диаметром 20, 25 и 20 мм длиной 40, 80 и 40 мм, фаски 1 мм на торцах, шпоночный паз шириной 6 мм и длиной 50 мм на средней ступени». Здесь все файлы модели: STEP, STL, GLB, архив, скрипт CadQuery и картинки. Сделать свою деталь: aisearch.ru/aimedia/3d-model
Похожее
Ступенчатый вал со шпоночным пазом: четыре вида
Построено нейросетью по описанию: «Ступенчатый вал: общая длина 160 мм, три ступени диаметром 20, 25 и 20 мм длиной 40, 80 и 40 мм, фаски 1 мм на торцах, шпоночный паз шириной 6 мм и длиной 50 мм на средней ступени». Здесь все файлы модели: STEP, STL, GLB, архив, скрипт CadQuery и картинки. Сделать свою деталь: aisearch.ru/aimedia/3d-model
3d-модельcadСтупенчатый вал со шпоночным пазом: скрипт CadQuery (model.py)
import cadquery as cq import cadkit as ck # Parameters # Shaft dimensions S1_D = 20.0 # Diameter of first step S1_L = 40.0 # Length of first step S2_D = 25.0 # Diameter of second (middle) step S2_L = 80.0 # Length of second step S3_D = 20.0 # Diameter of third ste
